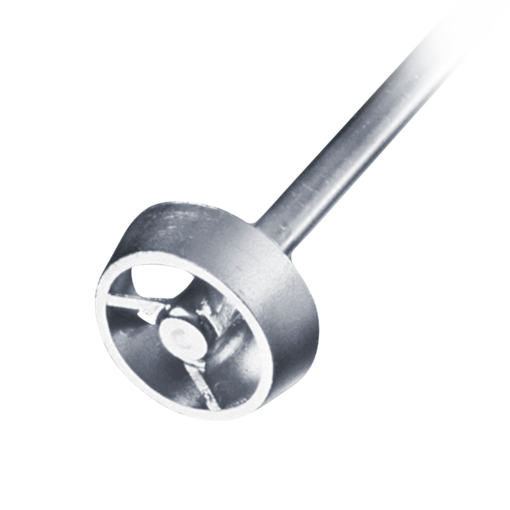

PR 31 elica ad anello

Girante

PR 31 elica ad anello

P/N: 509-31000-00

Ventola di tipo elica

  • Questi giranti sono consigliate per applicazioni che richiedono velocità medie o elevate.
  • Per lavori di miscelazione con viscosità media o alta
  • Eccellenti proprietà di miscelazione per l'omogeneizzazione e le sospensioni
  • Questi modelli creano un flusso assiale



Parametri di selezione

La precisione del lavoro con l'agitatore sopraelevato dipende dalla scelta dell'utensile dell'agitatore. Quando si sceglie uno strumento agitatore si devono considerare le sue diverse caratteristiche e i loro effetti. Ad esempio, il flusso che l'utensile provoca nel fluido, il campo di applicazione dell'utensile in funzione della gamma di velocità e l'esecuzione dell'utensile in funzione della viscosità a cui è destinato.

Esempi di applicazione:
  • Gassazione di liquidi < 500 mPa s: Girante a flusso radiale
  • Omogeneizzazione e sospensione in liquidi < 500 mPa s: Tipo di elica o girante a pale
  • Prodotto con viscosità > 500 mPa s: Girante ad ancora, girante a pale BR 13, VISCO JET®.
  • Agitazione del gel: VISCO JET®.

Assicuratevi che per le giranti a flusso radiale, a pale, a mezzaluna e VISCO JET® la dimensione del becher e la posizione della vostra girante siano conformi alle linee guida indicate per ottenere risultati di miscelazione superiori


Orientamenti operativi

Posizione dell'utensile di agitazione

  • In centro
  • Distanza dal fondo (h3/d2): 0.3
  • Diametro vaso (h1/d1)=1
  • VISCO JET® rapporto diametro (d2/d1): 0.4 - 0.6


Velocità circonferenziale

  • 3 - 15 m/sec: Girante a flusso radiale
  • 2 - 5 m/sec: VISCO JET®, girante a pale e ad ancora







PR 31 elica ad anello - Dati tecnici

Dimensione lama33 mm
Lunghezza400 mm
MaterialeAcciaio inossidabile AISI 316Ti
Diametro albero8 mm
Velocità di rotazione max. 2.000 rpm
