Automatikmodul Hei-VOLUME Distimatic

Automatikmodul

Hei-VOLUME Distimatic

In Kombination mit dem entsprechenden Verdampfersystem ermöglicht das Hei-VOLUME Distimatic Automatikmodul den effizienten, unbeaufsichtigten Betrieb rund um die Uhr.

Effizienz durch Automatisierung:

  • Sparen Sie Zeit
  • Vervielfachen Sie Ihren täglichen Durchsatz
  • Reduzieren Sie Ihre Kosten

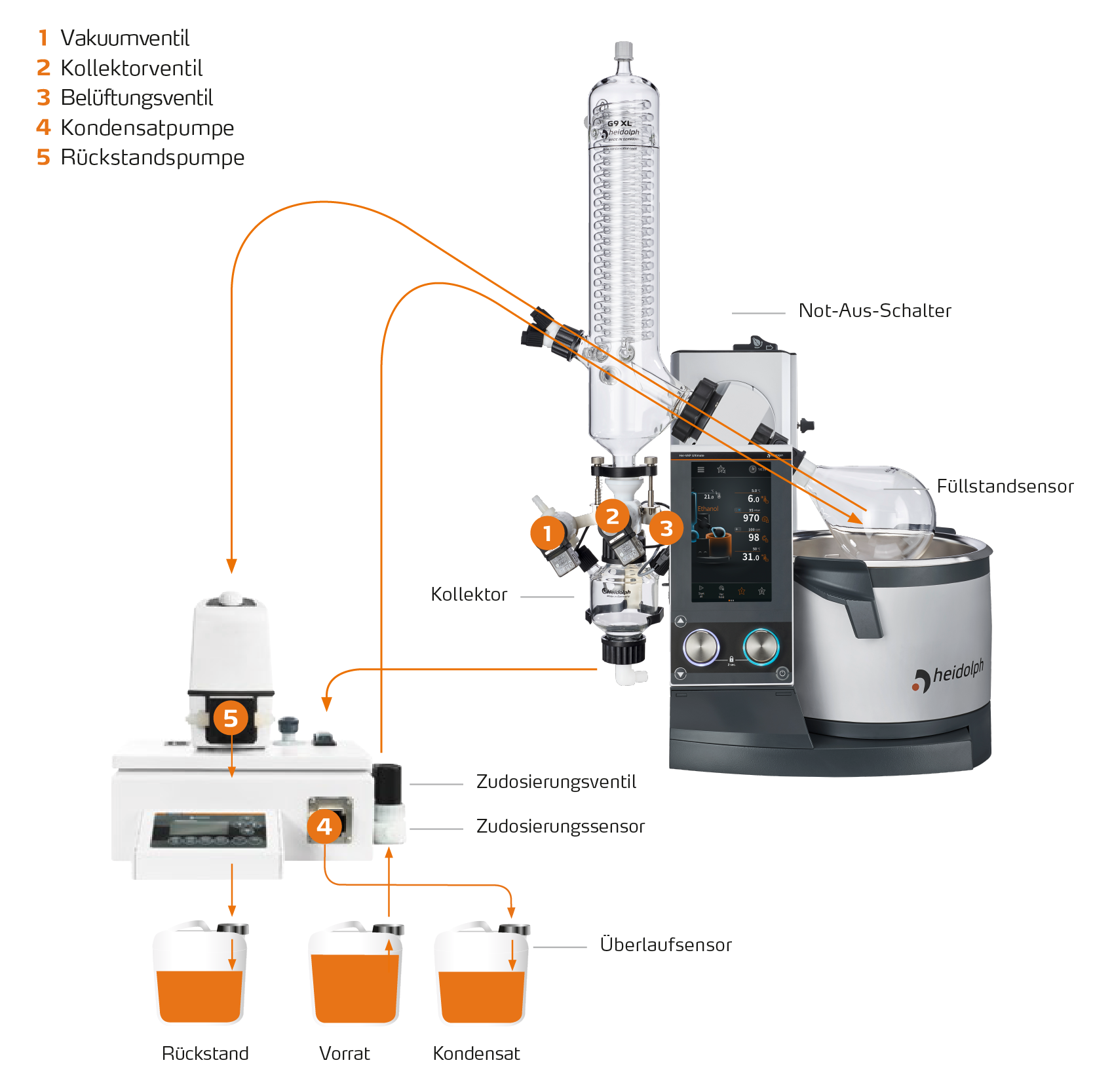

Das Basismodell des Hei-VOLUME Distimatic Moduls besteht aus den folgenden Hauptkomponenten:

  1. Die Steuerbox mit Vorlagensensorgefäß und Ventil, Not-Aus-Schalter, Kondensatpumpe und Bedienpanel
  2. Der Füllstandsensor im Rotationskolben
  3. Das Kollektorgefäß mit Ventilmatrix
  4. Die Rückstandspumpe (nur bei Modellen mit Rückstandsabsaugung, gekennzeichnet durch „24/7“)



Die Bedienung des Hei-VOLUME Distimatic Moduls erfolgt über das Bedienpanel an der Steuerbox. Hier kann, neben der Auswahl des Modus (sensor- oder zeitgesteuert), durch Tastendruck der Füllstandsensor im Rotationskolben auf das zu verarbeitende Medium kalibriert werden. Gleichzeitig stellt der beleuchtete Knopf eine Statusanzeige für den Füllstandsensor dar. Im Notfall kann das System durch Auslösen des Not-Aus-Schalters gestoppt werden.

Die automatische Be- und Nachfüllung des Rotationskolbens beruht auf dem Systemvakuum. Durch den Unterdruck im Rotationsverdampfer wird neues Medium nachgeführt, sobald das Ventil an der Steuerbox sich öffnet. Ein Sensor detektiert dabei, wenn die Vorlage aufgebraucht ist. Sie können das Gefäß, aus dem nachgefüllt werden soll, frei wählen und es während des laufenden Prozesses einfach austauschen.



Das Kondensat sammelt sich in einem Kollektorgefäß mit Ventilmatrix, das den Auffangkolben ersetzt. Die Ventilmatrix besteht aus einem Belüftungsventil, einem Kondensatventil und einem Vakuumventil. Der Inhalt des Kollektors wird sensorgesteuert über eine Chemiemembranpumpe an der Steuerbox in einen Behälter Ihrer Wahl abgepumpt. Dazu wird das Kollektorgefäß separat belüftet. Ist das Kollektorgefäß entleert, wird es wieder evakuiert, bevor das Kondensatventil zum restlichen System wieder öffnet und das Destillat weiter gesammelt wird. Ein Überlaufsensor am Kondensatsammelbehälter detektiert dessen Füllstand und stoppt das System, sobald das Gefäß voll ist.



In der Ausführung Hei-VOLUME Distimatic 24/7 kann der Rückstand im Rotationskolben automatisch abgepumpt werden. Dazu wird das Gesamtsystem belüftet und das Konzentrat durch die Rückstandspumpe in einen Behälter Ihrer Wahl gepumpt. Ein Überlaufsensor detektiert den Füllstand des Gefäßes und stoppt das System, sobald der Sammelbehälter voll ist.

Zu Ihrer Sicherheit überwacht ein Not-Aus-Sensor, der am Glassatz angebracht wird, den Prozess und stoppt das System im Fehlerfall.

Alle Sensoren des Hei-VOLUME Distimatic Moduls können auf Ihr zu verarbeitendes Medium eingestellt werden.

Das Hei-VOLUME Distimatic Automatikmodul ist für Heidolph Benchtop und Großrotationsverdampfer erhältlich.



Sie benötigen weiterreichende Funktionen, wie das Abspeichern von Favoriten, Datalogging oder einen automatischen Reinigungsmodus?

Sehen Sie sich den innovativen Nachfolger Hei-VOLUME Distimatic Pro an.





Haben Sie Fragen zur Konfiguration?

Unsere Applikationsexperten finden die passende Lösung für Ihre Anforderungen!
Kontaktieren Sie uns über das Anfrageformular.



Modelle

Hei-VOLUME Distimatic 24/7 Benchtop

Mit Rückstandsabsaugung

Hei-VOLUME Distimatic Benchtop

Ohne Rückstandsabsaugung

Hei-VOLUME Distimatic Industrial

Ohne Rückstandsabsaugung

Hei-VOLUME Distimatic 24/7 Industrial

Mit Rückstandsabsaugung und mit Adapter für Glassatz A / A2

Automatikmodul Hei-VOLUME Distimatic - Pakete

Distimatic Integration Package

Zur Integration in ein bestehendes Vakuum- und Kühlsystem

Distimatic Workstation

Komplettpaket mit Vakuumpumpe, Umlaufkühler, weiterem Zubehör, jedoch ohne Rückstandabsaugung

Distimatic Integration Package 24/7

Zur Integration in ein bestehendes Vakuum- und Kühlflüssigkeitssystem mit Rückstandsabsaugung

Distimatic Workstation 24/7

Komplettpaket mit Vakuumpumpe, Umlaufkühler, weiterem Zubehör und inklusive Rückstandabsaugung

Distimatic 24/7 Industrial Platinum Paket

Downloads & Video

Downloads

Hei-VOLUME-Dauerlaufzertifikat.pdf Download
Hei-Distimatic-Onepager_DE.pdf Download
Installation-Instruction_Valve-matrix-and-Collector.pdf Download
Operation Manual-Distimatic-DE.pdf Download
Hei-VOLUME Distimatic auf einen Blick Download

Video

FAQ

Ja. Durch die Möglichkeit hohe Volumina automatisiert verarbeiten zu lassen, …

Durch die automatisierte Nachspeisung von nur wenig Medium in den Rotationskolben herrschen im Gesamtsystem konstante Bedingungen, was die Parameter …

Nein, mit dem Hei-VOLUME Distimatic Automatikmodul können keine Medien mit Feststoffgehalt bearbeitet werden.

Wenn Sie ein Hei-VOLUME Distimatic Automatikmodul haben, müssen Sie …

Ein System mit dem Hei-VOLUME Distimatic Modul reinigen Sie am besten, …

Das Automatikmodul Hei-VOLUME Distimatic Benchtop ist kompatibel mit …

Für das Hei-VOLUME Distimatic Modul liegt der Wert bei 500 mPas.

Zur Programmierung des Automatikmoduls Hei-VOLUME Distimatic stehen Ihnen zwei Modi zur Verfügung: ...
