Distimatic Bench-top ohne Rückstandsabsaugung

Automatikmodul - Distimatic

Distimatic Bench-top ohne Rückstandsabsaugung und Glassatz G9B

Bestellnummer: 591-51000-00

Das Automatikmodul ist mit allen Verdampfern von Heidolph kompatibel und wird mit einem Glassatz G9B geliefert.

Glassatz G9B Diagonalkühler:

  • Mit transparanter Kunststoffbeschichtung - geeignet für einen Temperaturbereich bis max. 80 °C
  • Im Lieferumfang ist je ein 1.000 ml Verdampfungs-, ein 1.000 ml Auffangkolben  und eine Ventilmatrix enthalten
  • Standardschliff ist NS 29/32, auf Wunsch auch mit dem Schliff NS 24/29 lieferbar.

Automatische Destillation in zwei verschiedenen Programmen möglich:

Sensor-Mode:
Füllstand und Absaugung sind sensorgesteuert

  • Ein Sensor misst den Füllstand im Verdampferkolben
  • Der gewünschte Füllstand kann individuell eingestellt werden
  • Die Zudosierung erfolgt ventilgesteuert über den Systemdruck
  • Ein Sensor überwacht den Vorrat des zu destillierenden Gemisches und beendet den Prozess, sobald dieser verbraucht ist

Time-Mode:
Steuerung durch Eingabe individueller Zeitparameter

  • Der gewünschte Füllstand kann individuell eingestellt werden
  • Die Zudosierung erfolgt ventilgesteuert über den Systemdruck nach fest vorprogrammierten Zeitintervallen
  • Der Prozess wird beendet, sobald die vorgegebene Anzahl an Verdampfungsintervallen abgelaufen ist

Varianten

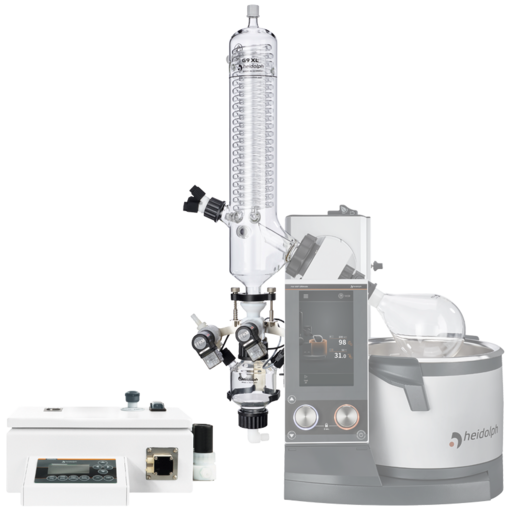

Distimatic Bench-top ohne Rückstandsabsaugung und Glassatz G9B XL

Bestellnummer: 591-51000-02

Das Automatikmodul ist mit allen Verdampfern von Heidolph kompatibel und wird mit einem Glassatz G9B XL geliefert.

Glassatz G9B XL Diagonalkühler mit 2.200 cm2 Kühlfläche:

  • Mit transparanter Kunststoffbeschichtung - geeignet für einen Temperaturbereich bis max. 80 °C
  • Im Lieferumfang ist je ein 1.000 ml Verdampfungs-, ein 1.000 ml Auffangkolben  und eine Ventilmatrix enthalten
  • Standardschliff ist NS 29/32, auf Wunsch auch mit dem Schliff NS 24/29 lieferbar.

Automatische Destillation in zwei verschiedenen Programmen möglich:

Sensor-Mode:
Füllstand und Absaugung sind sensorgesteuert

  • Ein Sensor misst den Füllstand im Verdampferkolben
  • Der gewünschte Füllstand kann individuell eingestellt werden
  • Die Zudosierung erfolgt ventilgesteuert über den Systemdruck
  • Ein Sensor überwacht den Vorrat des zu destillierenden Gemisches und beendet den Prozess, sobald dieser verbraucht ist

Time-Mode:
Steuerung durch Eingabe individueller Zeitparameter

  • Der gewünschte Füllstand kann individuell eingestellt werden
  • Die Zudosierung erfolgt ventilgesteuert über den Systemdruck nach fest vorprogrammierten Zeitintervallen
  • Der Prozess wird beendet, sobald die vorgegebene Anzahl an Verdampfungsintervallen abgelaufen ist

Varianten


Distimatic Bench-top ohne Rückstandsabsaugung

Das Automatikmodul ist mit allen Verdampfern von Heidolph kompatibel.


Automatische Destillation in zwei verschiedenen Programmen möglich:

Sensor-Mode:
Füllstand und Absaugung sind sensorgesteuert

  • Ein Sensor misst den Füllstand im Verdampferkolben
  • Der gewünschte Füllstand kann individuell eingestellt werden
  • Die Zudosierung erfolgt ventilgesteuert über den Systemdruck
  • Ein Sensor überwacht den Vorrat des zu destillierenden Gemisches und beendet den Prozess, sobald dieser verbraucht ist

Time-Mode:
Steuerung durch Eingabe individueller Zeitparameter

  • Der gewünschte Füllstand kann individuell eingestellt werden
  • Die Zudosierung erfolgt ventilgesteuert über den Systemdruck nach fest vorprogrammierten Zeitintervallen
  • Der Prozess wird beendet, sobald die vorgegebene Anzahl an Verdampfungsintervallen abgelaufen ist

Varianten


Funktionsprinzip

Sparen Sie Zeit und destillieren Sie unbegrenzte Mengen vollautomatisch im zeitlich uneingeschränkten Dauerbetrieb

Für den unbeaufsichtigten Dauerbetrieb – mit Rückstandsabsaugung

Automatische Zudosierung in den Verdampferkolben
Die Zudosierung im Sensor-Mode erfolgt automatisch und orientiert sich am gewünschten Füllstand im Verdampferkolben. Die Zudosierung im Time-Mode erfolgt nach individuellen Zeitparametern

Automatische  Kondensatentnahme
Eine Ventilmatrix steuert das kontinuierliche Abführen des Kondensats aus dem Verdampfer in einen Zwischenspeicher. Von dort wird das Kondensat mittels einer Chemiemembran-Pumpe in einen Sammelbehälter Ihrer Wahl abgesaugt

Automatische Rückstandabsaugung (Bei diesem Modell nicht verfügbar)
Der Rückstand im Verdampferkolben wird prozessabhängig in einen Sammelbehälter Ihrer Wahl abgesaugt. Anschließend beginnt der Prozess durch das automatische Zuführen des zu destillierenden Gemisches in den Verdampferkolben erneut

Optionen zum Beenden des Vorgangs
Der Prozess kann nach dem Verdampfen des zu destillierenden Gemisches automatisch oder jederzeit manuell beendet werden





Distimatic Bench-top ohne Rückstandsabsaugung - Produktvorteile

Sensoren überwachen den gesamten Prozess permanent und schalten alle angeschlossenen Peripheriegeräte im Notfall vollständig ab

Das System kann unter einem Laborabzug betrieben werden und garantiert Ihnen damit höchste Sicherheit

Ein leicht zugänglicher Not-Aus-Schalter erlaubt es Ihnen, jederzeit den Prozess manuell und in Sekundenschnelle zu beenden

Frei einstellbare Parameter garantieren Ihnen ein umfangreiches Anwendungsspektrum und eine exakte Justierung für Ihre Anwendung

Die Vorrats- und Produktbehälter können während des Prozesses jederzeit getauscht werden

Um den Prozess zentral zu steuern und zu überwachen, verfügt das Automatikmodul über Stromanschlüsse für den direkten Anschluss Ihrer Peripheriegeräte

Nutzen Sie dieses System als kostengünstige Alternative zu 50 und 100 Liter Verdampfern

Minimieren Sie Ihre Investition und nutzen Sie Ihr vorhandenes Equipment - Das Automatikmodul ist mit allen Rotationsverdampfern von Heidolph kompatibel

Steigern Sie Ihre Effizienz - Die volle Automatisierung des Prozesses eröffnet Ihnen neue Freiheiten und erlaubt es Ihnen, sich auf andere Arbeiten zu konzentrieren

Reduzieren Sie Ihre Investitionen und vermeiden Sie Engpässe, indem Sie Lösungsmittel über Nacht und am Wochenende im uneingeschränkten Dauerbetrieb aufbereiten

Distimatic Bench-top ohne Rückstandsabsaugung - Technische Daten

KompatibilitätHei-VAP und Laborota 4000 Serie
Automatische Zuführung des Gemisches
Automatische Kondensatentnahme
Automatische Rückstandsabsaugung-
Max. Anschlussleistung 3.500 W
Not-Aus Taste
KondensatpumpeIntegrierte Membranpumpe
Rückstandspumpe-
Schutzart DIN EN 60529 - AutomatikmodulIP 54
Schutzart Frontseite-

Distimatic Bench-top ohne Rückstandsabsaugung - Pakete

Distimatic Integration Package

Zur Integration in ein bestehendes Vakuum- und Kühlflüssigkeitssystem ohne Rückstandsabsaugung

Distimatic Workstation

Komplettpaket mit Vakuumpumpe, Umlaufkühler, weiterem Zubehör, jedoch ohne Rückstandabsaugung
